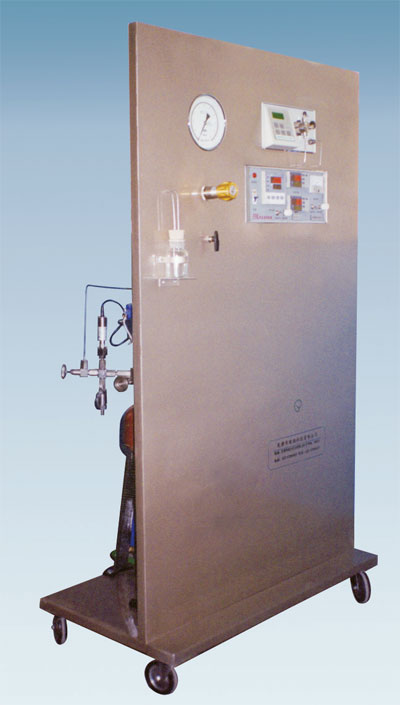

装置由换热器、高压泵、萃取罐、冷凝器、分离器、背压阀、控制柜组成。　　　　　　　　　　　

技术指标及配置：

1.高压泵                            2.换热器

   耐压: 6,000Psi；                   温度范围:-20℃~80℃ ；

   流速: 0.01~9.99ml/min              流量: 8L/min

3.萃取罐                            4.冷凝器

   容积: 500 ml ~1 L；                设计压力: 100℃时6,000Psi

   设计压力: 6,000Psi；              5.分离器

   最高温度: 400℃；                   容积: 1L

6.背压阀                              设计压力: 100℃时2500Psi

       最高压力: 6,000Psi

7.控制柜

        对系统温度、流量、压力采用仪表控制。
