催化剂评价装置

 2-1　 固定床管式反应装置

    该装置可用于常压或加压下加氢、脱氢、氧化裂解等气固相反应。装置采用不锈钢反应器、反应炉采用电加热，温度采用AI智能仪表自控，可测反应器内催
化剂床层轴向温度分布及催化剂热点温度。

反应气体可选多路，用质量流量计控制流量。为了进行反应器吹扫和催化剂常压条件下活化，还有一路气体用玻璃转子流量计控制流量。反应液体用高压计量泵进料，该泵为美国SSI公司生产，具有流量稳定，操作简单方便、可靠性高等特点。

 反应压力用进口稳压阀和背压阀同时控制，在10.0MPa内均可手动调节。反应产物经水冷却器冷凝后进入到高压气液分离器中分离。气体排空，尾气体积用湿式气体流量计计量，也可以在阀后用色谱在线分析。液体定期放出。整个装置的反应温度、压力、流量均实现计算机控制，并有自动温度、压力报警功能。系统自动存储实验数据。

 技术指标：

温度：室温~600℃      压力：0.2~10MPa    催化剂装量：2ml~1000ml

气体流量：用户指定    液体流量：0.001~5.000ml/min; 0.01~9.99 ml/min;
                                  0.04~40 ml/min     (或按用户要求)

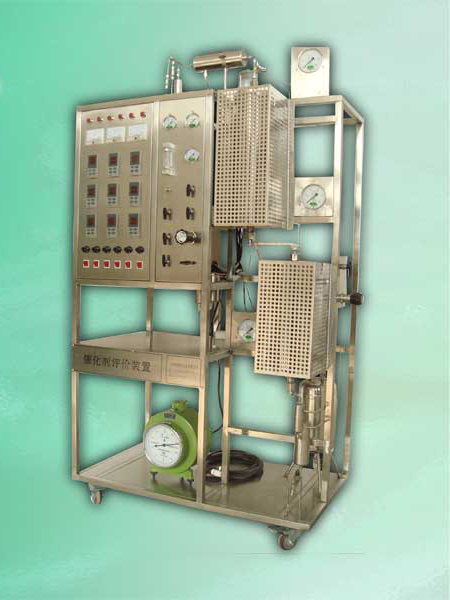

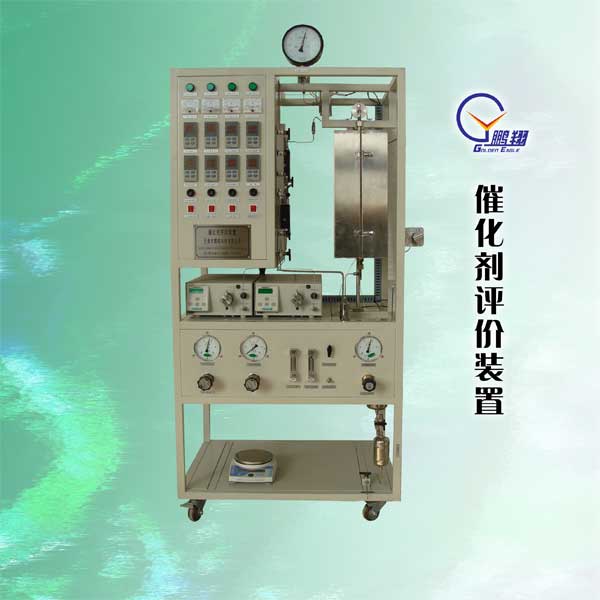

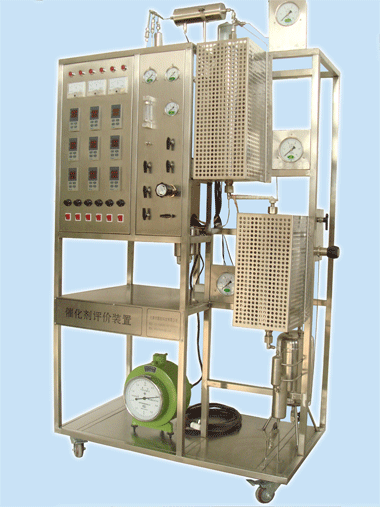

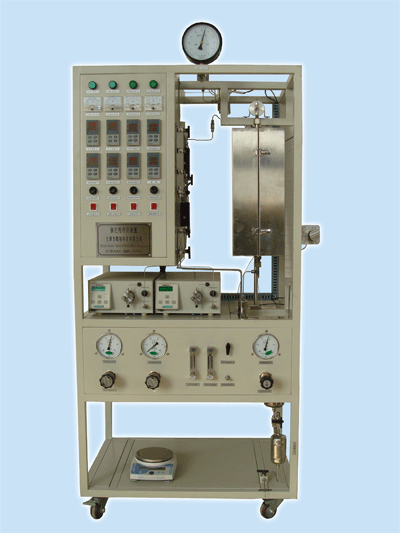

             催化剂评价装置                      双管催化剂评价装置
